Инструкция по установке драйвера версии 10.х для ККТ с передачей данных в ОФД компании АТОЛ

Установка основной поставки драйвера


image (7).png






С сайтакомпании АТОЛ можно скачать дистрибутив ДТО версии 10.6.0 или выше .

Архив называет 10.6.0.0.zip в зависимости от версии название файла может меняться.

По пути ...\10.6.0.0\installer\exe находятся 2 файла:

  • KKT10-10.6.0.0-windows32-setup.exe
  • KKT10-10.6.0.0-windows64-setup.exe

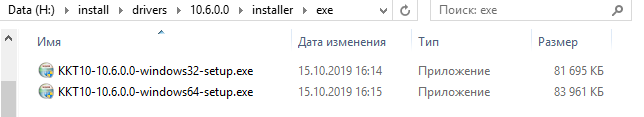

image (8).png







По моему опыту для ПК на windows, ставить 32 разрядную платформу 1С и драйверы KKT10-10.6.0.0-windows32-setup.exe

По умолчанию установлен канал обмена через USB. Если выбран другой канал обмена, то для установления канала обмена через USB необходимо сделать следующее:

  • Выключить ККТ (если включена).
  • Зажать кнопку прокрутки чеков.
  • Не отпуская кнопку, включить ККТ.
  • Отпустить кнопку после пятого звукового сигнала.
  • На чеке распечатается информация с пунктами сервисного режима. Выбор пункта осуществляется количеством нажатий кнопки прокрутки.
  • Выбрать в сервисном режиме Канал обмена: нажать два раза кнопку прокрутки чека.
  • На чеке распечатается информация с параметрами канала обмена.
  • Выбрать в канале обмена Usb: два раза нажать кнопку прокрутки чека.
  • На чеке распечатается USB включен, и ККТ вернется в сервисный режим.
  • Выйти из сервисного режима: нажать один раз кнопку прокрутки чека – ККТ перейдет в рабочий режим.

Зайти в Диспетчер устройств, найти Порты (COM и LPT). При подключении создаются два COM-порта.

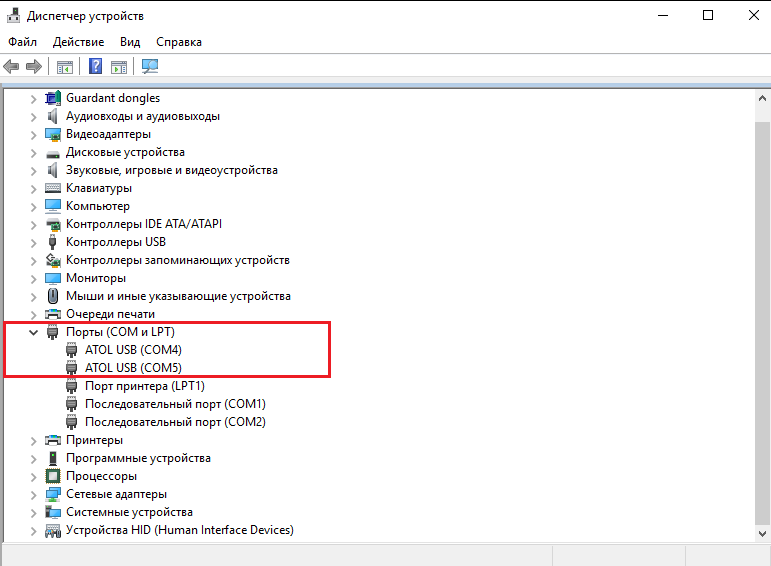

image (9).png





рис. 1

Один виртуальный COM-порт – для подключения ККТ, второй – для службы передачи данных EoU.

Если СОМ-порты не обнаружены, но появились 2 "Неизвестных устройства", то для них необходимо установить драйвер: открыть карточку "Неизвестного устройства", нажать Обновить драйвер и указать путь вручную. Путь к драйверу по умолчанию: C:\Program Files (x86)\ATOL\Drivers10\KKT\USB_Drivers.

После установки драйвера в наименовании устройств появится отметка ATOL.

image (10).png





рис. 2

Проверка связи с ККТ

ККТ АТОЛ может быть подключена к ПК через COM/VCOM- или USB-порт. При подключении одной ККТ рекомендуется выбирать канал связи через USB. Если подключается две и более ККТ, рекомендуется выбирать канал связи через COM/VCOM.

При выборе канала связи через USB: в режиме Свойства выбрать из выпадающего списка модель подключенной ККТ и канал связи через USB. Нажать кнопку Проверка связи.

При выборе канала связи через COM/VCOM необходимо дополнительно указать СОМ-порт, установить тот порт, что был присвоен устройству (в нашем примере COM 4).

СОМ-порты:
atol-usbcom_proxy1 используется для подключения ККТ,
atol-usbcom_proxy2 – для службы передачи данных EoU.
В поле Скорость должно быть установлено число 115200.

После нажатия на кнопку Проверка связи в поле Связь – Результат должны отобразиться сведения о модели ККТ.

Проверка связи с ККТ по каналу через USB:

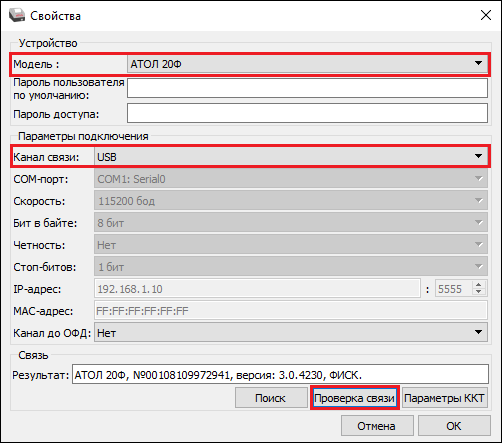

image (11).png





рис 3.

Проверка связи с ККТ по каналу через COM/VCOM:

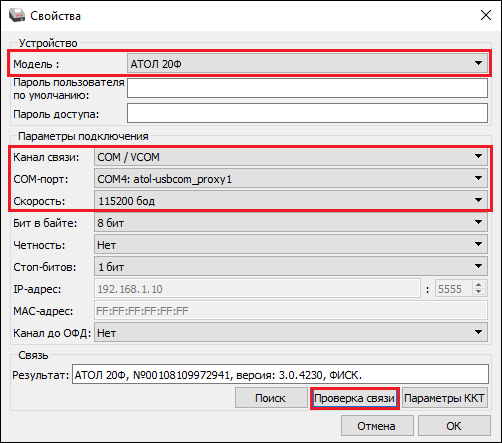

image (12).png





рис. 4

Установка службы Ethernet over USB

Служба для работы через USB-кабель (EthernetOverUSB) устанавливается вместе с драйвером торгового оборудования.
Порт для EoU определяется автоматически. Если этого не произошло, то указать нужный порт для связи с ОФД можно в файле с настройками, который располагается в C:\ProgramData\ATOL\EoU в settings.xml. Прописать номер необходимого порта, сохранить файл.
В нашем примере для EoU был создан порт ATOL USB (COM5), поэтому мы прописываем номер порта 5:

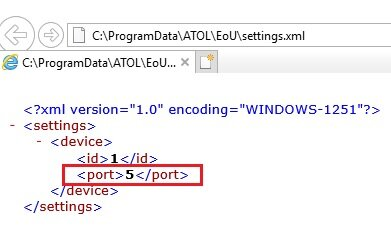

image (13).png





рис. 5

Важно! Папка ProgramData по умолчанию имеет атрибут «скрытый». Чтобы ее увидеть, необходимо открыть скрытые файлы и папки.

Указание параметров ОФД

Запустить тест драйвера ККТ: Пуск – АТОЛ – Тест драйвера ККТ.
Открыть настройки ККТ, указать параметры ОФД: Свойства – Параметры ККТ – 15 ОФД – ввести адрес ОФД, порт ОФД, выбрать канал обмена с ОФД – USB (EoU).

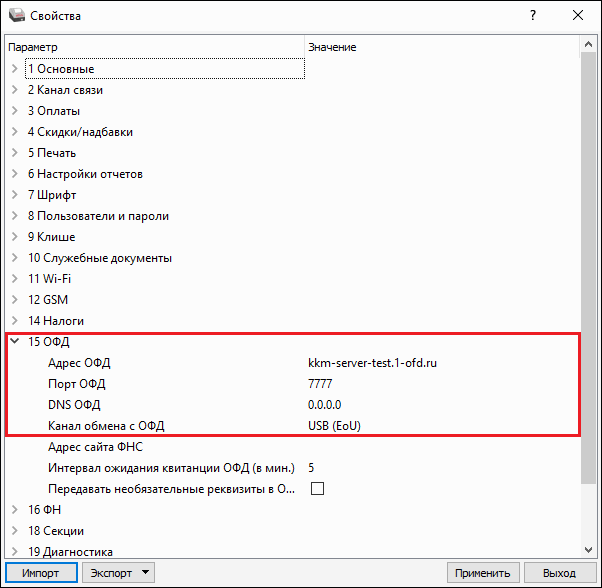

image (14).png







рис 6

Нажать Применить.

Проверка связи с ОФД

В тесте драйвера ККТ открыть вкладку Нижний уровень. Диагностика выполняется через посылку команды нижнего уровня 82 01 06 00.
Тест драйвера ККТ – Нижний уровень – установить флажок Включено. В поле Буфер с командой ККТ ввести 82 01 06 00 – нажать кнопку Выполнить команду.

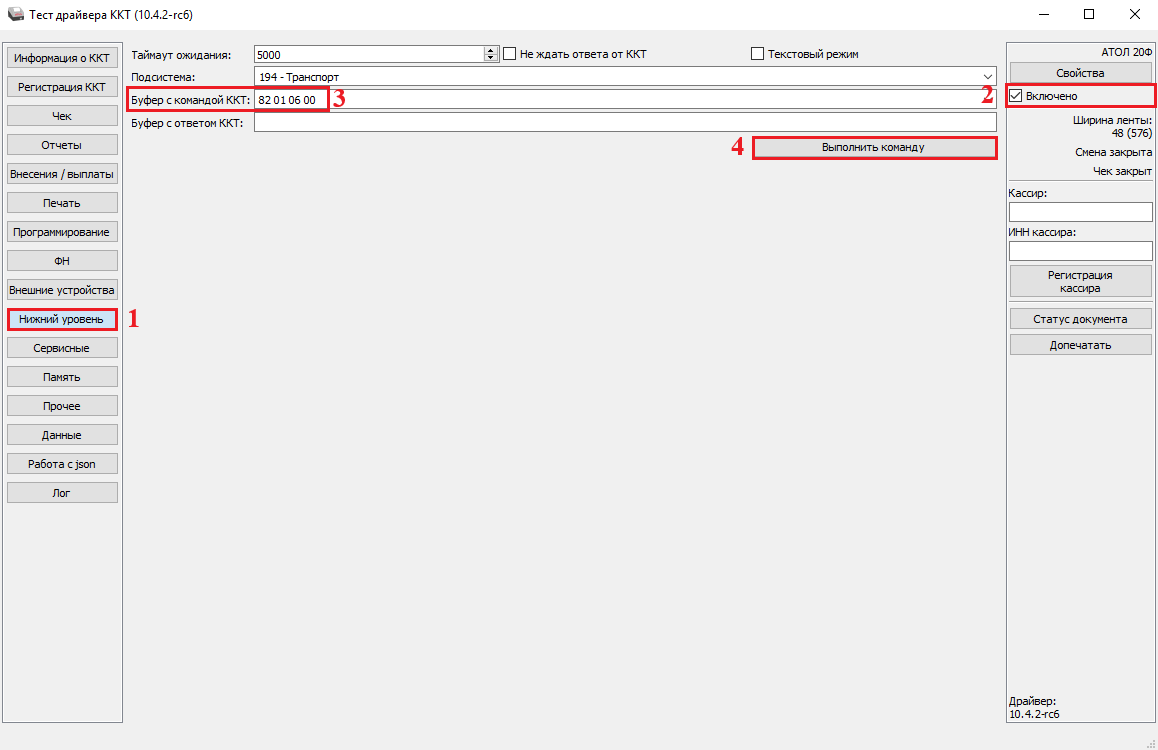

image (15).png





рис. 7

ККТ должна выдать чек диагностики.
Подключение ККТ к компьютеру завершено.
